S20、22-M-30~3150油浸式變壓器

產品概述：擁有先進的產品開發、設計軟件、各類專業技術人員占員工總數的18%，公司通過IS09001:2008質量管理體系認證，ISO14001:2004環境管理體系認證，3C認證以及18001:2007職業健康安全管理體系認證。

關鍵詞：10kv-20kv-35kv節能變壓器 | 干式變壓器

所屬分類：

疊鐵芯油浸式變壓器系列

聯系電話：

產品詳情

概述

　　全密封變壓器采用全充油的密封型。波紋油箱殼體以自身彈性適應油的膨脹是永久性密封的油箱，已被廣泛地應用在各配電設備中。

正常使用條件

　　海拔不超過1000m 戶內或戶外

　　最高環境氣溫+40T 最高日平均溫度+30=0

　　最高年平均溫度+20℃ 取低氣溫-25℃

　　根據用戶要求可提供在特殊使用條件下運行的變壓器。

性能特點

　　A、低壓繞組除小容量采用銅導線以外，一般都采用銅箔饒抽的圓桶式結構;高壓繞組采用多層圓筒式結構。使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。

　　B、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳稹?/p>

　　C、線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝，使變壓器內部的潮氣降至非常低。

　　D、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度。

　　E、由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。

　　F、根據以上五點性能，保證了變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器的使用壽命。

　　G、保護裝置：

　　壓力釋放閥……當變壓器因故障引起內部壓力達到35Kpa時，壓力釋放閥動作，釋放壓力或報警，當壓力減少到正常值時，恢復原狀，保證了變壓器繼續運行。

　　測溫裝置……800KVA及以上變壓器裝有信號溫度計和瓦斯繼電器。適定的溫度跳閘或報警，輕，重瓦斯報警。

　　H、S11空載損耗比GB/T6451組平均下降30% 負載損耗比GB/T6451平均下降下5%

執行標準：GB20052-2020

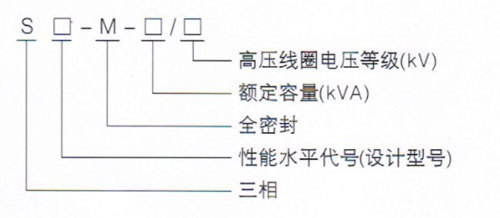

型號及含義

型號及含義

技術參數

額定容量KVA	損耗水平代號					S20		S22
額定容量KVA	高壓（KV）	高壓分接范圍%	低壓（KV）	聯結組標號	短路阻抗%	空載損耗W	負載損耗W	空載損耗W	負載損耗W
30	6 6.3 10 10.5 11	±5% ±2×2.5	0.4	Yyn0 Dyn11	4.0	70	480	65	430
50						90	695	80	625
63						100	830	90	745
80						115	1000	105	900
100						135	1200	120	1080
125						150	1440	135	1295
160						180	1760	160	1585
200						215	2080	190	1870
250						260	2440	230	2195
315						305	2920	270	2630
400						370	3440	330	3095
500						430	4120	385	3710
630					4.5	510	4960	460	4460
630						/	/	/	/
800						630	6000	560	5400
1000						745	8240	665	7415
1250						870	9600	780	8640
1600						1050	11600	940	10440
2000					5.0	1225	14640	1085	13180
2500					5.0	1440	14840	1280	13360
