S13-M.ZT調容調壓變壓器

產品概述：擁有先進的產品開發、設計軟件、各類專業技術人員占員工總數的18%，公司通過IS09001:2008質量管理體系認證，ISO14001:2004環境管理體系認證，3C認證以及18001:2007職業健康安全管理體系認證。

關鍵詞：10kv-20kv-35kv節能變壓器 | 干式變壓器

所屬分類：

產品展示

疊鐵芯油浸式變壓器系列

聯系電話：

產品詳情

產品簡介

　　建設改造要求，研制開發的一種智能化、節能型新型設備。它可根據用戶實際運行電壓高低、負荷大小、電能質量優劣等實際情況，利用組合式調容調壓開關改變變壓器線圈各抽頭的接法和負荷開關狀態，使變壓器在不同分接頭、額定容量間自動切換，實現自動的調容調壓、遠程負控、三相不平衡調節等功能，還可利用分級精細自動控制進行無功補償，從而降低空載損耗，實現變壓器的節能運行，達到節能目的。

　　該產品適用于交流50Hz、額定電壓10/0.4kV、容量630kVA及以下的配電區域，主要應用于季節性或晝夜負荷變化幅度較大的城市居民區、商業區、工業區和農村電網。具備智能化操控、結構合理、實用性強、節能效果顯著等特點，對于保障配電系統安全運行，提高電網供電質量具有深遠的意義。

執行標準

　　1)GB1094《電力變壓器》

　　2)JB/T10088《6kV-500kV級電力變壓器聲級》

　　3)GB/T6451《油浸式電力變壓器技術參數和要求》

　　4)GB2536《電工流體變壓器和開關用的未使用過的礦物絕緣油》

　　5)DL/T59《電力設備預防性試驗規程》

　　6)DL/T572《電力變壓器運行規程》

　　7)DL/T573《電力變壓器檢修導則》

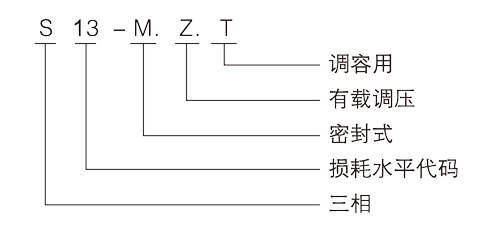

型號及含義

型號及含義

功能特點

　　變壓器油箱配置有載調壓開關，具有自動調壓功能。變壓器存在阻抗，在功率傳輸中，將產生電壓降，并隨著用戶側負荷的變化而變化。系統電壓的波動加上用戶或線路負荷的不穩定將引起電壓較大的變動。在實現無功功率就地平衡的前提下，當電壓變動超過定值時，調壓變壓器分接開關可以自動調節電壓：高低，使變壓器低壓側電壓輸出穩定在合格范圍內，從而提升了供電電壓質量，延長了設備壽命，解決了配電網負荷峰谷時段電壓合格率低的問題。

　　變壓器油箱配置調容開關，具有自動調容功能。變壓器三相高壓繞著在大容量時接成三角形(D)，小容量時接成星形(Y)。每相低壓繞組由三段線匝組成：Ⅰ段為少數線匝;Ⅱ段、Ⅲ段為多數線匝，采用并繞方式繞制。變壓器大容量運行時Ⅱ段、Ⅲ段并聯后與Ⅰ段串聯，小容量運行時Ⅰ、Ⅱ、Ⅲ段全部串聯。

技術參數

型號	額定容量 (kVA)	典型電壓組合 (kV)	聯結組標號	阻抗電壓 (%)	總重 (t)	參考尺寸 (mm) LxWxH	空載損耗 (W)	負載損耗 (W)
S13-M.ZT -160/10	160(50)	高壓H.V. 36.75,38.5 ±2x2.5% 低壓L.V. 0.27-0.27	Dyn11 -yn11 Yd11 -d11	6.5	1.1	1700x1000x1200	200(100)	2310(870)
S13-M.ZT -200/10	200(63)				1.3	1700x1000x1300	240(110)	2730(1040)
S13-M.ZT -250/10	250(80)				1.4	1750x1050x1350	290(130)	3200(1250)
S13-M.ZT -315/10	315(100)				1.6	1800x1050x1400	340(150)	3830(1500)
S13-M.ZT -400/10	400(125)				1.9	1900x1100x1450	410(170)	4520(1800)
S13-M.ZT -500/10	500(160)				2.2	2000x1100x1500	480 (200)	5410(2200)
S13-M.ZT -630/10	630(200)				2.7	2100x1200x1500	570(240)	6200 (2600)
