S13、20、22-MRL系列立體三角卷鐵芯變壓器

產品概述：擁有先進的產品開發、設計軟件、各類專業技術人員占員工總數的18%，公司通過IS09001:2008質量管理體系認證，ISO14001:2004環境管理體系認證，3C認證以及18001:2007職業健康安全管理體系認證。

關鍵詞：10kv-20kv-35kv節能變壓器 | 干式變壓器

所屬分類：

立體三角卷鐵芯變壓器系列

聯系電話：

產品詳情

產品簡介

　　立體三角形卷鐵芯變壓器三芯柱成三角形分布，三相磁路對稱等長，確保三相供電平衡;絕緣壓板分布均勻，接觸面積大，結構更穩定，所以抗短路能力強。由于鐵心無接縫所以損耗更低，空載電流更小，噪音更小，另外繞組與鐵心不易分離具有防盜性能。

執行標準

　　1)GB 1094.1-2-2003《電力變壓器》;

　　2)GB1094.3.5-2008《電力變壓器》;

　　3)GB/T6451-2015《三相油浸式電力變壓器技術參數和要求》。

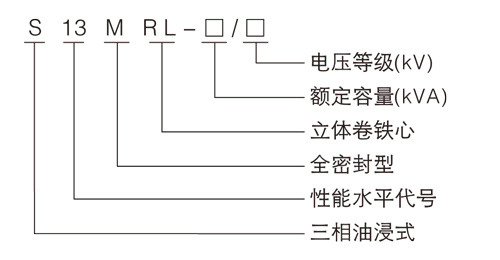

型號及含義

型號及含義

技術參數

容量 (KVA)	組合		聯結組標號	損耗(W)		空載電流 (%)	短路阻抗 (%)	重量			外型尺寸	軌距 (橫向/縱向) (mm)
容量 (KVA)	高壓 (KV)	(KV)	聯結組標號	空載	負載	空載電流 (%)	短路阻抗 (%)	器身重	油重	總重	長X寬X高	軌距 (橫向/縱向) (mm)
80	10±5 10±2 X2.5	0.4	Yyn11/ YynO	0.130	1.31/1.25	0.22	4.0	374	154	628	1058x698x1280	550/380
100				0.150	1.58/1.50	0.21		405	155	663	1076x710x1305	550/380
160				0.200	2.31/2.20	0.19		513	200	923	1018x882x1487	660/400
200				0.240	2.73/2.60	0.18		545	217	925	1010x910x1215	660/400
250				0.290	3.20/3.05	0.17		633	229	1047	1043x930x1253	660/400
315				0.340	3.83/3.65	0.16		739	389	1250	1125x1020x1258	820/550
400				0.410	4.52/4.30	0.16		900	300	1425	1150x1050x1350	820/550
500				0.480	5.41/5.15	0.15		1067	338	1678	1180x1080x1415	820/550
630				0.570	6.20	0.15	4.5	1400	426	2132	1319x1190x1495	820/550
800				0.700	7.50	0.14		2123	557	3069	1416x1227x1846	820/550
1000				0.830	10.30	0.13		2075	610	3253	1604x1389x1876	1070/550
1250				0.970	12.00	0.12		2536	673	3810	1643x1423x1976	1070/550
1600				1.170	14.50	0.11		3182	997	4912	1813x1570x2071	1070/550
2000				1.540	18.27	0.10		3382	1420	5754	1870x1740x2088	1300/660
2500				1.810	21.21	0.10	5.5	4158	1785	7200	1890x1830x2150	1300/660

注：表中斜線上方的負載損耗值適用于Dyn11聯結組，斜線下方的負載值適用于Yyn0聯結組
