SG(B)10-100-2500/10 H級絕緣節能環保型干式配電變壓器

產品概述：擁有先進的產品開發、設計軟件、各類專業技術人員占員工總數的18%，公司通過IS09001:2008質量管理體系認證，ISO14001:2004環境管理體系認證，3C認證以及18001:2007職業健康安全管理體系認證。

關鍵詞：10kv-20kv-35kv節能變壓器 | 干式變壓器

所屬分類：

非包封H級干式變壓器系列

聯系電話：

產品詳情

簡介

　　以美國杜邦NOMEX絕緣材料來制作高、低壓繞組的干式變壓器，具有阻燃、自熄、防潮、散熱性能好噪音低等優點，可以深入負荷中心，例：高層建筑、機場、碼頭、電廠、住宅小區或成套變電站等各種場所。

正常使用條件

　　海拔不超過1000m 戶內

　　最高環境溫度+40℃ 最高日平均溫度+30℃

　　取局年平均溫度+20℃ 取低氣溫-5℃

　　根據用戶要求可提供在特殊使用條件下運行的變壓器。

　　a. GB/T10228-1997干式電力變壓器技術數據和要求

性能特點

　　絕緣性：絕緣等級為H級(1801)，絕緣設計裕度大。

　　安全性：SG(B)10系列干式變壓器設計為H級耐熱絕緣等級，而主要絕緣材料為C級(耐熱可達到(220℃)的美國杜邦NOMEX紙，變壓器在使用中不會助燃，能阻燃，不會爆炸及釋放出有害氣體。

　　環保性：變壓器鐵芯采用高導磁優質冷軋硅鋼片，加上特殊的設 計，運行噪音遠低于國家標準。壽命期后可回收，不污染環境。

　　耐潮性：由于致密的NOMEX紙制品絕緣的變壓器，在潮濕環境中仍能夠滿意地工作。線圈整體處理時通過多次真空壓力浸漆，使導線的密封水平和線圈的機械強度再次加強，同時提高了變壓器的防霉菌及防潮性。

　　耐用性：H級絕緣能承受180℃的工作溫度，耐熱性較好，機械強度高，散熱條件極好，過負荷能力極強，抗熱擊能力也極強，熱壽命長，不受熱脹冷縮影響，有良好的韌性和彈性，永不龜裂。

　　經濟性：由于絕緣系統的耐高溫性能，可以減少變壓器的冷卻空間，對比同等容量絕緣等級低的變壓器，可以設計的結構更加緊湊，重量相應減輕。9型與10型變壓器相比，10型的空載損耗比9型變壓器也相應降低了15%，運行費用可大大降低。

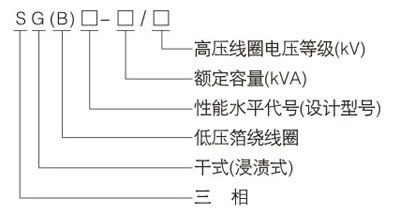

型號及含義

型號及含義

技術參數

額定容量 (KVA)	電壓組合			聯結組標號	空載損耗 (W)	負載損耗 (W) (120℃)	負載損耗 (W) (75℃)	短路阻抗 (%)	空載電流 (%)	電壓級 (dB)	IP00					IP20(IP23)
額定容量 (KVA)	高壓 (KV)	分接 %	低壓 (KV)	聯結組標號	空載損耗 (W)	負載損耗 (W) (120℃)	負載損耗 (W) (75℃)	短路阻抗 (%)	空載電流 (%)	電壓級 (dB)	Lmm	Wmm	Hmm	Dmm	總重量 kg	Lmm	Wmm	Hmm	總重量 kg
100	6 6.3 10	±5 ±2x25	0.4	Yyn0 或 Dyn11	400	1880	1535	4.0 6	2.0	40	1030	630	1030	550	770	1500	1200	1400	920
125					480	220	1795		1.8	42	1100	630	1050	550	910	1500	1200	1400	1060
160					540	2550	2080		1.8	42	1100	630	1080	550	980	1500	1200	1400	1130
200					620	3100	2530		1.6	42	1100	750	1140	660	1130	1500	1300	1600	1300
250					720	3600	2935		1.6	43	1170	750	1200	660	1300	1700	1300	1600	1470
315					880	4600	3750		1.4	45	1170	750	1380	660	1530	1700	1300	1600	1700
400					970	5400	4405		1.4	45	1170	750	1500	660	1760	1700	1300	1800	1930
500					1160	6600	5380		1.4	45	1230	750	1550	660	1980	1700	1300	1800	2180
630					1340	7900	6440		1.3	45	1350	940	1590	820	2480	1700	1500	1800	2700
630					1290	7900	6440		1.3	45	1400	940	1570	820	2560	1900	1500	1800	2840
800					1520	9500	7750		1.3	46	1450	940	1620	820	2830	1900	1500	2000	3030
1000					1760	11400	9295		1.1	46	1500	940	1730	820	3230	1900	1800	2000	3430
1250					2080	12500	10195		1.1	47	1600	1240	1850	1070	3840	1900	1800	2200	4200
1600					2440	13900	11335		1.1	48	1700	1240	1900	1070	4830	2100	1800	2200	5150
2000					3320	17500	14270		1.0	48	1800	1240	1950	1070	5540	2100	1800	2200	5840
2500					4000	20300	16555		1.0	49	2100	1240	2100	1070	6780	2500	1800	2400	7020

注：表中數據如更改恕不另行通知，以產品出廠文為準。
