ZGS13-H組合式變壓器
產品概述：擁有先進的產品開發、設計軟件、各類專業技術人員占員工總數的18%，公司通過IS09001:2008質量管理體系認證，ISO14001:2004環境管理體系認證，3C認證以及18001:2007職業健康安全管理體系認證。
關鍵詞：10kv-20kv-35kv節能變壓器 | 干式變壓器
所屬分類：
組合變壓器系列（美式箱變）
聯系電話：
產品詳情
產品介紹

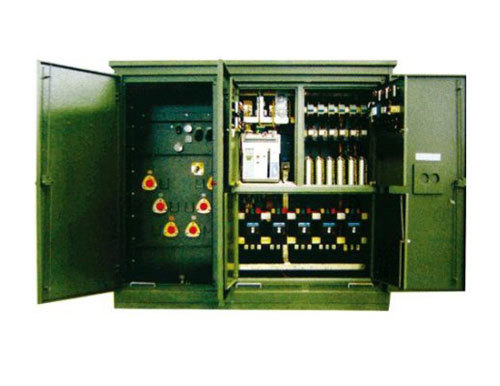

組合式變壓器(又稱美式箱變)是江蘇鼎鑫電氣有限公司經消化吸收國外先進技術和設計理念，緊密結合國情，專門為配電網絡設計的新型產品。電壓等級10KV及以下。美式箱變適用于商業中心、住宅小區、工礦企業、醫院、學校、機場、車站、港口、地鐵等場所。
產品特點
全密封、全絕緣結構，可靠保證人身安全;體積小，結構緊湊(其尺寸僅為同容量歐式變的1/3)，安裝靈活方便;既可用于環網，又可用于終端，轉換方便，提高了供電可靠性;電纜接頭能帶200A負荷電流操作;在緊急情況下作負荷開關作用，且具有隔離開關的特點;損 耗小、噪音低、抗短路和過載能力強;采用雙熔絲全范圍保護，高壓保護完善。產品具有防缺相功能;負荷開關選配電動機構，適應配網自動化要求。箱體采用“三防”處理，適用于各種惡劣環境。
客戶須知
訂貨時請?zhí)峁┫铝袇?shù)
1、 變壓器相關參數
2、 高低壓側接線方案及選擇電器元件的類型和參數
3、 外殼顏色
4、 需要的備品備件
箱變結構布置示意圈

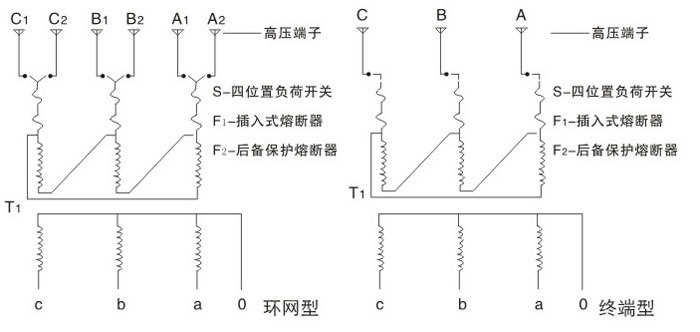

電氣原理圖
技術參數
|
產品 型號 |
容量 (KVA) |
聯結組 標號 |
電壓組合 |
空載 損耗 (W) |
負載 損耗 (W) |
空載 電流 (%) |
短路 阻抗 (%) |
外型尺寸 長X寬X高 |
|
|
高壓 (KV) |
低壓 (KV) |
||||||||
|
ZGS13-H-100/10 |
100 |
Yyn0
或 |
6 6.3 ± 5% 10 ± 2.5% 10.5 11 |
0.4 |
150 |
1500 |
0.65 |
4.0 |
1830x1355x1735 |
|
ZGS13-H-125/10 |
125 |
170 |
1800 |
0.65 |
1830x1365x1735 |
||||
|
ZGS13-H-160/10 |
160 |
200 |
2200 |
0.60 |
1830x1375x1735 |
||||
|
ZGS13-H-200/10 |
200 |
240 |
2600 |
0.50 |
1830x1375x1735 |
||||
|
ZGS13-H-250/10 |
250 |
290 |
3050 |
0.50 |
1830x1405x1735 |
||||
|
ZGS13-H-315/10 |
315 |
340 |
3650 |
0.45 |
1830x1425x1735 |
||||
|
ZGS13-H-400/10 |
400 |
410 |
4300 |
0.45 |
1830x1435x1805 |
||||
|
ZGS13-H-500/10 |
500 |
480 |
5150 |
0.40 |
1830x1445x1805 |
||||
|
ZGS13-H-630/10 |
630 |
570 |
6200 |
0.40 |
4.5 |
1830x1455x1860 |
|||
|
ZGS13-H-800/10 |
800 |
700 |
7500 |
0.35 |
1830x1490x1860 |
||||
|
ZGS13-H-1000/10 |
1000 |
830 |
10300 |
0.35 |
1830x1675x2005 |
||||
|
ZGS13-H-1250/10 |
1250 |
970 |
12000 |
0.30 |
2100x1845x2035 |
||||
|
ZGS13-H-1600/10 |
1600 |
1170 |
14500 |
0.30 |
2100x1885x2135 |
||||
注：
1、表中斜線上方的數值為Yyn0聯結變壓器用，斜線下方的數值為Dyn11聯結組變壓器用。
2、終端型組合式變壓器其技術數據與環網型組合式變壓器相同。
3、長寬高尺寸僅供參考。
