設計非晶合金變壓器所需遵守的原則

發布時間：

2023-01-16 11:40

　　非晶合金變壓器(21)

　　隨著我國電力事業的發展及城農電網建設與改造的不斷深入，非晶合金鐵心變壓器以其空載損耗低、節能、環保的明顯優勢，符合了我國政府倡導的“節約資源、保護環境、建設節約型社會”的產業政策，越來越受到廣大電力用戶的青睞。

　　非晶合金材料是一種新型節能材料，其主要是以鐵、鎳、鈷、鉻、錳等金屬為合金基，并加入少量的硼、碳、硅、磷等金屬元素制成的，它具有良好的鐵磁性。非晶合金材料采用快速急冷凝固生產工藝，其物理狀態表現為金屬原子呈無序非晶體排列，它與硅鋼的晶體結構完全不同，更有利于被磁化和去磁，加工成的非晶合金鐵心帶材厚度僅0.025mm厚，這種新型材料用于變壓器鐵心磁化過程相當容易。能夠大幅度降低變壓器的空載損耗。

　　所謂非晶合金變壓器，是指用非晶合金制造成變壓器鐵芯，并組裝成的變壓器。非晶合金變壓器是一種低損耗、高能效的電力變壓器。非晶合金鐵心變壓器的優點是，空載損耗值特低。最終能否確保空載損耗值，是整個設計過程中所要考慮的核心問題。

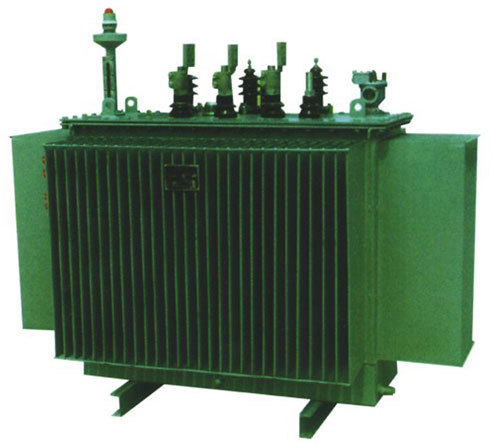

非晶合金變壓器(21)

　　當在產品結構布置時，除要考慮非晶合金鐵芯本身不受外力的作用外，還必須準確計算非晶態合金特性參數的合理選擇。因此，非晶合金變壓器設計中必須遵循以下要求：

　　1、非晶合金電力變壓器使用了一種新的軟磁材料-—非晶合金，性能優越于各類硅鋼變壓器，因此，非晶合金材料的飽和磁通密度很低，在設計生產時，磁通密度不宜選擇過于高評級，通常選擇1.3-1.35T磁通密度就能達到很好的空載損失價值了。

　　2、非晶合金材料的單片的厚度只有0.03毫米，所以疊片系數達到82%-86%。

　　3、為確保非晶合金電力變壓器安全性高，降低維修率，現在的非晶合金電力變壓器產品在設計時，完善了密封結構設計。

　　非晶合金電力變壓器在設計時，為了突出非晶合金材料性能特點，除了要考慮以上方面外，在設計和制作中還需考慮非晶合金片材料的硬度很高、非晶合金對機械應力的敏感度等，以保證非晶合金電力變壓器性能設計合理。
