三相油浸式電力變壓器的常見故障原因分析

發布時間：

2023-01-16 11:40

電力變壓器(18)三相油浸式電力變壓器(6)油浸式電力變壓器(7)

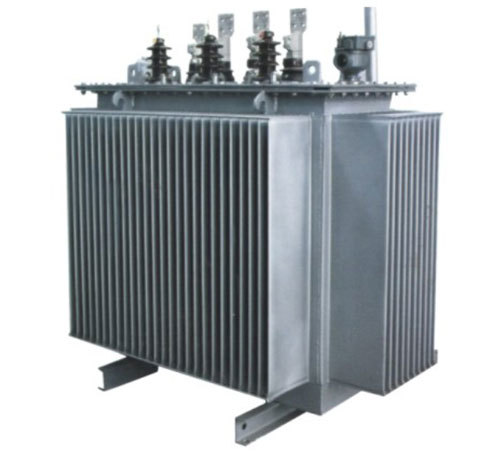

　　油浸變壓器是一種結構更合理、性能更優良的新型高性能變壓器，其立體卷鐵芯由于其三個芯柱是等邊三角形的立體排列，其磁路中無空氣隙，卷繞更緊密，三個磁路長度一致，且都最短，鐵芯芯柱的橫截面積更接近于圓形，因此性能進一步提高，損耗降低，噪聲降低，三項平衡，減少三次諧波分量，該產品更適用于城鄉、工礦企業電網改造。

　　三相油浸式電力變壓器主要由鐵芯，繞組，油箱，油枕，呼吸器，防爆管(壓力釋放閥)，散熱器，絕緣套管，分接開關，氣體繼電器，溫度計，凈油器等部分組成。油浸變壓器在規定的冷卻條件下，可按銘牌規定運行，但頂層油溫最高不得超過90℃，為防止變壓器絕緣老化，頂層油溫一般不宜經常超過85℃，報警定值整定在80℃。

三相油浸式電力變壓器的常見故障原因分析

　　下面來進行三相油浸式電力變壓器的常見故障原因分析：

　　1、焊接處滲漏油

　　主要是焊接質量不良，存在虛焊，脫焊，焊縫中存在針孔，砂眼等缺陷，油浸式變壓器出廠時因有焊藥和油漆覆蓋，運行后隱患便暴露出來，另外由于電磁振動會使焊接振裂，造成滲漏。

　　對于已經出現滲漏現象的，先找出滲漏點，不可遺漏。針對滲漏嚴重部位可采用扁鏟或尖沖子等金屬工具將滲漏點鉚死，控制滲漏量后將治理表面清理干凈。

　　2、密封件滲漏油

　　密封不良原因，通常箱沿與箱蓋的密封是采用耐油橡膠棒或橡膠墊密封的，如果其接頭處處理不好會造成滲漏油故障。

　　3、法蘭連接處滲漏油

　　法蘭表面不平，緊固螺栓松動，安裝工藝不正確，使螺栓緊固不好，而造成滲漏油。

　　應先將松動的螺栓進行緊固后，對法蘭實施密封處理，并針對可能滲漏的螺栓也進行處理，達到完全治理目的。對松動的螺栓進行緊固，必須嚴格按照操作工藝進行操作。

　　4、螺栓或管子螺紋滲漏油

　　出廠時加工粗糙，密封不良，油浸式變壓器密封一段時間后便產生滲漏油故障。

　　應采用高分子材料將螺栓進行密封處理，達到治理滲漏的目的。

　　5、鑄鐵件滲漏油

　　滲漏油主要原因是鑄鐵件有砂眼及裂紋所致。

　　針對裂紋滲漏，鉆止裂孔是消除應力避免延伸的理想方法。治理時可根據裂紋的情況，在漏點上打入鉛絲或用手錘鉚死。然后用丙酮將滲漏點清洗干凈，用材料進行密封。鑄造砂眼則可直接用材料進行密封。

　　6、散熱器滲漏油

　　散熱器的散熱管通常是用有縫鋼管壓扁后經沖壓制成在散熱管彎曲部分和焊接部分常產生滲漏油，這是因?yàn)闆_壓散熱管時，管的外壁受張力，其內壁受壓力，存在殘余應力所致。

　　應將散熱器上下平板閥門(蝶閥)關閉，使散熱器中油與箱體內油隔斷，降低壓力及滲漏量。確定滲漏部位后，進行適當?shù)谋砻嫣幚恚缓蟛捎妹芊獠牧线M(jìn)行密封治理。

　　以上關于三相油浸式電力變壓器的知識點講解，希望能給大家提供幫助，想要了解更多資訊，請關注鼎鑫變壓器公司網站：http://www.dishin.com.cn
