　　下面來了解一下關于干式配電變壓器的容量問題

　　通常我們標稱的變壓器容量，即是指額定容量，也是銘牌上標注的容量。它是由在分接開關位于主分接時，由額定空載電壓與額定電流之乘積所決定的。這一容量是在正常使用時，干式配電變壓器能連續輸出的最大容量;某變壓器的實際輸出容量，則由其負載時的電壓和電流所決定。自然空氣冷卻(AN)時，正常使用條件下，變壓器可連續輸出100%的額定容量。

　　目前，隨著市場需求的不斷擴大，干式配電變壓器的容量也越做越大。10kV配電變壓器容量通常為30～2,500kVA，有幾個大廠生產過容量達3150及4000kVA的;35kV直接向終端用戶供電的配電變壓器容量通常也為2,500kVA以下(35kV干式電力變壓器，國內已經生產了16MVA及20MVA的)。

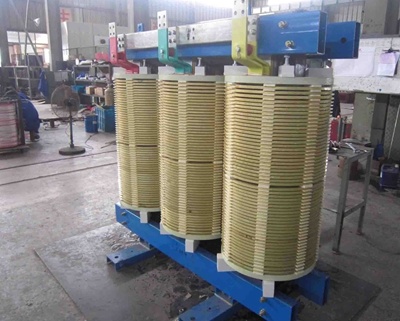

【太實用了】干式配電變壓器的容量解說

　　1、損耗

　　變壓器的損耗包括空載損耗、負載損耗以及附加雜散損耗等。

　　空載損耗是指變壓器二次側開路、一次側加額定頻率與額定正弦波電壓時變壓器所吸取的功率。國內外都很看重空載損耗P0值的下降，因變壓器一旦投運，一年365天、一天24小時，時時刻刻都有損耗。P0 是一個不隨負載變化、也不隨時間變化的損耗值，即便變壓器沒有帶負載，其P0 損耗值是不變的。P0值每降低1kW，一年就可節省8760kWh(度)電費。國際招標時，空載損耗1kW、折合6,000美元。SC(B)10系列比現行國標(GB/T10228)空載損耗P0下降約30%。

　　因空載損耗發生在鐵心中，故常稱之為鐵損。顯然，其損耗大小與鐵磁材料性能有關，與鐵心迭片生產工藝過程有關——故在鐵心生產工藝過程中，都要采取一系列措施、盡全力降低空載損耗：選購優質高導磁的晶粒取向冷軋硅鋼片，先進的硅鋼片剪切線，45°全斜鐵心接縫，階梯步進迭片，合理的鐵心結構，不迭上鐵軛等先進工藝，計算機優化設計等等，使得我國新系列產品損耗值，達到世界先進水平。

　　負載損耗PK是指額定電流下、對應某參考溫度而言的負載損耗。它是衡量產品損耗水平的一個參數，可用于考核該產品是否合格，但必須注意到損耗有計算值、標準值、保證值、實測值以及實際運行值之不同：每臺變壓器運行中的實際損耗并不等于標定的額定負載損耗PK。這是因?yàn)?，運行中負載電流是變量，溫度也是在變化的?？蛰d損耗與溫度基本無關，而負載損耗是溫度的函數。干式變壓器F級絕緣材料參考溫度為120℃，H級為145℃。目前生產廠在樣本資料所提供的PK值多采用參考溫度為75℃，這或許是由油浸變壓器(A級絕緣)所帶來的習慣，便于兩者損耗值的比較吧。

　　為了降低損耗，各生產制造企業采取了一系列措施：選購優質低耗的晶粒取向冷軋硅鋼片，先進的硅鋼片剪切線，階梯步進鐵心接縫，合理的鐵心、線圈結構，不迭上軛等先進工藝，計算機優化設計等等，使得新系列產品損耗值，達到世界先進水平。 SC(B)10系列比現行國標(GB/T10228)空載損耗P0下降約30%，負載損耗平均下降約15%，總損耗平均下降約19%。

【太實用了】干式配電變壓器的容量解說

　　2、聲級水平

　　聲級水平是指額定電壓及額定頻率下，變壓器鐵心處于激磁條件時，在規定的輪廓線上測得的聲壓級水平(A)加權平均值。變壓器的聲壓級水平，其根源是由鐵心激磁時產生磁致伸縮所引起。國家標準中規定的聲級水平dB(A)值，是指A加權聲壓級水平在空載時的值。

　　負載下噪聲值與負載電流大小有關，超銘牌容量運行時，噪聲要增高，然而二者關系并未有定量的確切數據。在電網電壓高、變壓器過激磁運行時，噪聲明顯增高，這往往是很多客戶反映夜間變壓器噪聲增大的主要原因。目前，由于電網容量增大，區域變電站已深入負荷中心，供電半徑減少，致使10KV側的供電電壓升高。若有這種情況，可建議客戶根據供電部門提供的確切資料，洽商將額定電壓設定成10.5KV。并根據實際運行的記錄數據，分析確定一個合適的電壓分接頭位置，并適時對分接頭進行調整，這樣就可把噪聲降低到非常低，控制好噪聲擾民的情況。
