非晶合金電力變壓器的性能特點，你了解嗎？

發布時間：

2023-01-16 11:40

非晶合金變壓器(21)非晶合金電力變壓器(3)

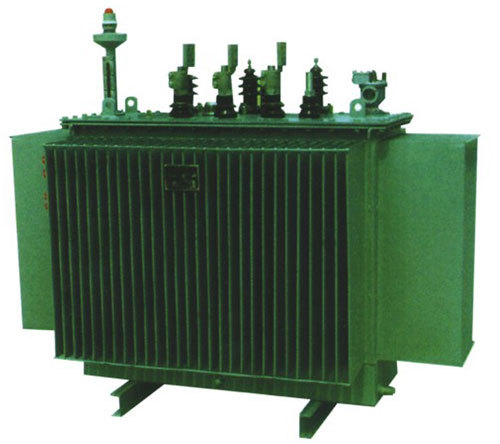

　　非晶合金是一種新型節能材料，它是以鐵、硼、硅、鈷和碳等元素為原料用急速冷卻等特殊工藝使內部原子呈現無序化排列的合金。非晶合金變壓器是采用新型導磁材料——非晶合金帶材來制作鐵心的新型高效節能變壓器。非晶合金變壓器的突出的特點就是空載損耗和空載電流非常小， SH15型非晶變比用硅鋼片作為鐵心的S9型變壓器空載損耗下降70%以上，空載電流下降約80%，是目前節能效果非常好的配電變壓器。

　　關于非晶合金電力變壓器的性能特點：

　　1.鐵心的導磁材料采用非晶合金。由于非晶合金不存在晶體結構并具有軟磁特性，磁滯回線的面積很狹窄，磁化功率小，電阻率高，渦流損耗小，所以采用此材料制造的變壓器的空載損耗和空載電流非常低。

　　2.由于非晶合金比較脆、飽和磁通密度較低(約1.5T)，所以非晶合金鐵心的額定磁通密度一般為(1.3—1.4T)比冷軋硅鋼片(1.6—1.7T)低。變壓器鐵心采用非晶合金帶材一般卷制成三相五柱式結構，使變壓器的高度比三相三柱的低。鐵心截面為矩形，其下軛可以打開便于線圈的套裝。當然由于非晶合金帶材的厚度為0.02mm~0.03mm，只有硅鋼片的1/10左右，非常薄、脆，并且對機械應力很敏感，因此裝配時要注意輕拿輕放，避免因為過多的外力而增加產品的空載損耗和噪音。

　　3.低壓繞組除小容量(160kVA以下)采用銅導線以外，一般采用銅箔繞制的圓筒式結構;高壓繞組采用多層圓筒式結構，使繞組的安匝分布平衡，漏磁小。高、低壓繞組采用導線張力裝置一起繞制成矩形線圈，并通過熱壓整形將線圈固化成一整體，以增強繞組的機械強度和抗短路的能力。

　　4.器身裝配、油箱結構、保護裝置等采用不吊心結構，并采用真空于燥、真空濾油和注油的工藝，采用全密封油箱，沒有儲油柜等結構。

　　5.由于非晶變采用全密封結構，絕緣油和絕緣介質不與空氣接觸，在正常運行下不需要換油，這就大大降低了非晶合金電力變壓器維護成本和延長了使用壽命。并且可在潮濕的環境中運行，是城市和農村配電網絡中理想的配電設備。
