談談三相油浸式電力變壓器的性能特點

發布時間：

2023-01-16 11:40

三相油浸式電力變壓器(6)油浸變壓器(2)三相油浸變壓器(1)

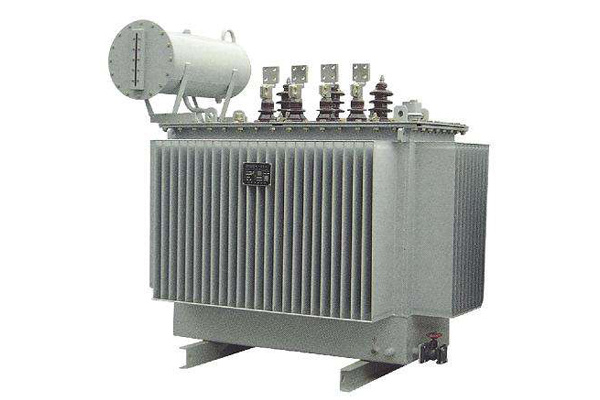

　　油浸變壓器是一種結構更合理、性能更優良的新型高性能變壓器，其立體卷鐵芯由于其三個芯柱是等邊三角形的立體排列，其磁路中無空氣隙，卷繞更緊密，三個磁路長度一致，且都最短，鐵芯芯柱的橫截面積更接近于圓形，因此性能進一步提高，損耗降低，噪聲降低，三項平衡，減少三次諧波分量，該三相油浸式變壓器更適用于城鄉、工礦企業電網改造，更適用于組合式變壓器和預裝式變電站用變壓器。

　　三相油浸式電力變壓器的核心部份是由閉合鐵芯和套在鐵芯柱上的繞組組成。此外，還有油箱、儲油柜、套管、呼吸器、防爆管、散熱器、分接開關、瓦斯繼電器、溫度計、凈油器等。

　　下面來談談三相油浸式電力變壓器的性能特點表現：

　　1、油浸式變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構;高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。

　　2、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳稹?/p>

　　3、線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝，使變壓器內部的潮氣降至最低。

　　4、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度。

　　5、由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。

　　6、根據以上五點性能，保證了油浸式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器的使用壽命。
